變電站溫度監測裝置

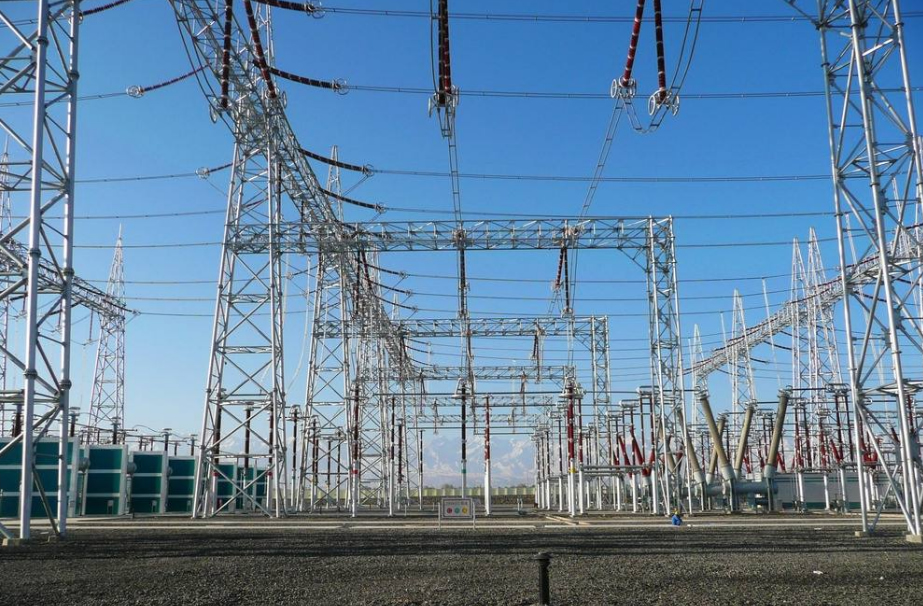

變電站的類型很多，有不同kv變電站、110kv變電站、變電站設計、箱式變電站、35kv變電站、智能變電站、變電站施工、220kv變電站、智能變電站、變電站工程、高壓變電站等，變電站接頭溫度是重要的參數，變電站是電力系統城網建設和改造中廣泛應用的電力設備。變電站將多種電氣設備集成安裝在變電站內部。由于多種電氣設備集中在一個相對封閉的環境中，因此變電站在使用狀態且長時間處于通電狀態時，電氣設備在運行過程中會產生大量熱量。由于變電站對于溫度的要求比較高，如果這些熱量不能及時散失，則會影響到變電站的整體正常運行，容易對變電站內部的電氣設備造成損傷。例如，變電站的低壓室內設置的電氣設備散熱量較大，變電站的低壓室的內部溫度過高時會導致內部電氣設備出現燒毀或短路的情況,所以對于變電站內各種設備的溫度實時在線監測是很重要的。

變電站設備測溫要求 變壓器的設備主要包括變壓器、高壓斷路器、隔離開關、母線、避雷器、電容器、電抗器等。

變電站光纖測溫企業主要做的是變電站光纖測溫，華光天銳的變電站光纖測溫監測主機性能優越，技術實力國內領先，價格合理。

變電站主變壓器光纖測溫系統

主變壓器一般是采用的是油浸式變壓器，油浸式變壓器可以使用熒光光纖測溫系統，

根據IEEE/ANSI或IEC變壓器運行負荷導則，正?；蚓o急操作情況下，電力變壓器的負荷上限是通過變壓器繞組溫度及/或頂層油溫進行設定的。而在變壓器每個運行周期內，其負荷上限也可作為判斷變壓器絕緣剩余壽命的依據。因此用戶需要了解運行中變壓器的實際熱點溫度并優化負荷，最大化設備資產價值并盡可能降低設備過熱、絕緣壽命驟減及/或發生故障的風險。

華光天銳自主研發的變壓器繞組光纖測溫裝置用于監測電力設備的關鍵運行溫度，監測的溫度數據可用于控制設備冷卻系統并制定負荷等級，變壓器繞組光纖測溫裝置易于與用戶本地計算機網絡或系統連接，將溫度數據提供至調度中心。

功能用途

(一)??實時繞組熱點溫度監測-可探測設備生產廠商指定的繞組熱點溫度

a)?????驗證電力設備設計性能-?溫升試驗

b)?????實現變壓器性能監測之基準

c)?????電力系統其他應用研究

(二)??變壓器運行狀況的實時信息監測

a)?????動態負荷管理和維護；

b)?????變壓器壽命評估；

c)?????變壓器潛伏故障早期診斷-設計或冷卻故障；

(三)??精確控制變壓器冷卻/報警/保護系統

a)?????根據熱點實際溫度控制冷卻系統；

b)?????優化變壓器運行性能；



系統特征

溫度數據存儲

可選擇4、6或8個檢測通道

各通道及繼電器設置均有LED顯示

備有系統狀態指示及故障輸出繼電器

固態LED光源，無通常光源老化問題

3000V 過電壓保護(IEEE C37.90.1-1989)

環形插拔式接線端子便于外部電氣接線及信號遠傳

新型附有PTFE Teflon保護層的加強型光纖

光纖探頭不受電氣及電磁干擾

·????系統無漂移，無需校準

·????無光源衰減，儀器與變壓器同壽命

·????可選擇Modbus及DNP3通訊協議

電力設備繞組熱點溫度實時監測的價值

–?實時繞組熱點溫度檢測–可探測設備生產廠商指定的繞組熱點溫度

驗證電力設備設計性能-?溫升試驗

實現變壓器性能監測之基準

–?變壓器運行狀況的實時信息

利于實施設備資產管理（動態負荷管理/維護）

變壓器壽命評估（變壓器使用壽命=繞組絕緣=繞組絕緣溫度）

變壓器潛伏故障早期診斷–?設計或冷卻故障

–?精確控制變壓器冷卻/報警/保護系統

根據熱點實際溫度實施冷卻系統控制

–?優化變壓器運行效能

–?安裝后無需校驗–?熒光體溫度傳感器與主設備同壽命
